半自動平面の型抜きの折り目が付く機械/ボール紙の平床式トレーラー型抜き機械

受渡し時間は速く、非常に重要です:プロダクト常に送られたマッチ順序。私は私がそれらと決してnot disapointedのでそれらを信頼します。

—— ジェリー

この相互協同は約4年間持続し、それらが提供するサービスが期待したabovedことを是認しなければなりません。私達の協同は長年にわたり持続します。

—— Amy

オンラインです

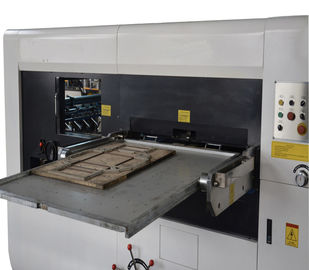

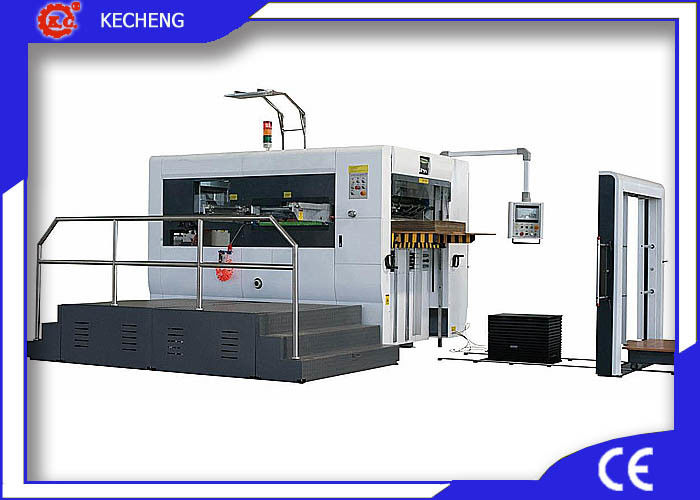

半自動平面の型抜きの折り目が付く機械/ボール紙の平床式トレーラー型抜き機械

large.img.alt
small.img.alt small.img.alt small.img.alt small.img.alt

大画像 :  半自動平面の型抜きの折り目が付く機械/ボール紙の平床式トレーラー型抜き機械

商品の詳細:
起源の場所: 中国
ブランド名: KECHENG
証明: CE
モデル番号: KC-BMY/1200/1300/1500/1600
お支払配送条件:
最小注文数量: 1 セット
価格: Negotiated
パッケージの詳細: プラスチック フィルムの包装およびカートン
受渡し時間: 50 仕事日
支払条件: TTのは、L /℃
供給の能力: 年間 100 セット
詳細製品概要
名前: 型抜きの折り目が付く機械 条件: 新しい
速度: 4000pcs/h 厚紙: 最高のthinckenss 8mm
精密な型抜き: +/-0.1mm 電圧: 380V 50HZ
ハイライト:

板紙箱の型抜き機械

,

平床式トレーラーの型抜き機械

半自動ボール紙の平面の型抜きの折り目が付く機械





Co.、世界中顧客へ良質のカートン機械を供給することに努力している1999年に確立される株式会社(K.C.)を製造するDongguang Kechengの機械類。

K.C.はさまざまなカートンの印刷機械類を顧客からの多様化させた要求に応じるために専門にします。上の印刷プリンターは、スロッターがダイ カッタ インラインに上の印刷プリンター、グルー最下の印刷プリンター、スロッターがダイ カッタ最下の印刷プリンター、選択のための機械をステッチするホールダーグルー問題のローラーの移動インラインにここにありませんグルーまたは陶磁器のaniloxのローラーが付いている真空の移動、ゴム製ローラーまたは陶磁器のaniloxのローラーが付いているドクター・ブレードの部屋は私達の会社から渡されるの前に、あらゆる種類の機械品質保証を得ます。



I. Machine Introduction:



KC-BMYの半自動型抜きし、折り目が付く機械は絵の具箱、カートンおよびペーパー商標を作るための主要な装置です。



私達の機械は高輝度グリッパーの開いた歯、全面的な振動前部ガイド、自動押すガイド、高精度間隔の構造、空気ロック版、空気のクラッチ、積み過ぎの保護によって装備し、自動ペーパー収集はまた、ペーパー供給の間隔をより短くさせま、置き、高い、精密を秩序性を集めるペーパー非グリッパーの型抜きをすることができます着実に型抜きします。



  項目   技術的な変数
      BMY-1200 BMY-1300 BMY-1500 BMY-1600
型抜きのタイプ プラテン出版物 プラテン出版物 プラテン出版物 プラテン出版物
最高のペーパー 1230*850mm 1320*940mm 1510*1120mm 1650*1200mm
送信のサイズ
最低のペーパー 350*450mm 400*500mm 450*550mm 500*550mm
送信のサイズ
最高の型抜きのサイズ 1210*830mm 1300*920mm 1490*1100mm 1630*1180mm
最低のグリッパーのサイズ 6mm 6mm 6mm 8mm
最高の型抜き 300N/cmの² 300N/cmの² 320N/cmの² 350N/cmの²
圧力
ペーパー   アイボリー紙 200-2000g/ mの² 200-2000g/ mの² 200-2000g/ mの² 200-2000g/ mの²
proces   波形 ≦8mm ≦8mm ≦8mm ≦10mm
SED
型抜きの精密 ±0.1mm ±0.1mm ±0.1mm ±0.2mm
最高の型抜き 4500 sheets/h 4500 sheets/h 4500 sheets/h 4200 sheets/h
速度
最高の供給の山 1400mm (上で 1400mm (上で 1400mm (上で 1400mm (上で
高さ     レベル) レベル) レベル) レベル)
最低の供給の山 1200mm (上で 1250mm (上で 1250mm (上で 1300mm (上で
高さ     レベル) レベル) レベル) レベル)
総力 11kw 13.5kw 13.5kw 20.5kw
総重量 13T 14.5T 17.5T 21T
全面的なサイズ 4200*2200*2250 4200*2250*2250 4200*2300*2250 5200*2450*2250
      mm mm mm mm



II.部品および特徴:



1. ペーパー供給の部品:前にペーパー、ペーパー供給のプラットホーム、空気のベンチをコードして下さい。

前にコード ペーパー:容易な角度アルミニウムを滑らせるシリンダーは作動するために絶食し。オペレータはペーパーが低限を置くとき処理されたペーパーを前もってコードのペーパー トロリーに入れ、次に働くことを続けるためにペーパー供給のプラットホームに戻ってトロリーを置く必要があります。



ペーパー供給のプラットホーム:自動上昇のステップ間隔はペーパー量に従って置くことができます操作は容易、速いです。より短い供給の間隔および低速の特徴を使って労働の強度。



空気のベンチ:働きプラットホームのオペレータ立場、空気機械の高さを、作動すること、救う容易な時間および努力オペレータの別の高さに従って調節します。



2. 部分の位置:前部ガイド、側面ガイド。

前部ガイド:全面的な振動前部振動側面ガイドにペーパー端、ペーパーを点検し、ペーパー無駄にを避けるために4組の精密繊維スイッチ(台湾Rikoのブランド)との精密を、置く最高の小さい影響があります。



側面ガイド:側面ガイド異なったプロダクトに、容易な部品を基づいて取り替え、すぐに調節する必要性を選ぶことができません。



3. 型抜きの部分:グリッパー、型抜きシート フレーム、型抜きの鋼板、伝達構造、ホストの最下のプラットホーム、移動プラットホームおよび上部のプラットホーム、断続的な構造、空気のクラッチ・ブレーキ。

型抜き圧力は別に調整するグリッパー端に向かうことができます全面的にでき、また調整します手動減力剤は便利な、省力化です。


グリッパー:grippesは堅いアルミ合金の精密鋳造の高力から、よい剛性率、軽い材料と、小さい慣性、高力成っていましたり、高速ランニングの転写紙正確そして滑らかにできます。カム、低雑音、高精度および最後の耐久財のグリッパー端の独特なグリッパーの前部ガイド、型抜きの二重位置および運転曲線はたった6つのmmです。


型抜きシート フレーム:型抜きシート フレームの二重補強は空気の締まり、転がり軸受けガイド・レール、高い安全、容易な操作を採用します。堅いアルミ合金の浮遊版、ハンガーの版が付いている型抜きシート フレームは、丁度置き、強い版を作り再使用である場合もありましたり効果的に型抜きの版の脱および分離を防ぐことができます。


型抜きの鋼板:特別な熱処理、よい平坦、高い硬度、長い耐用年数によって処理される70CR鋼板。個人化されたエア クッションの煙の版システムはそして押す鋼板容易および労働セービングを作ります。


伝達構造:新しい伝達設計は型抜きする高速精密を作ります。メイン ドライブはみみずギヤおよび専門にされた設計されていたクランク軸の連接棒の構造を、軸受け薮の関係減らします動きスペースを、みみずギヤの影響を与えることを避けるために採用し、みみず、最高型抜き圧力に、高圧の機能があります。移動プラットホームの4つのコーナーは減圧の緩衝ばねが装備され、身に着けている機械を作ります安定した動かす機械を減らします。


最下のプラットホーム、移動プラットホームおよび上部のプラットホームを催して下さい:高力に延性がある鉄の樹脂の砂型で作ること、高い引張強さおよびよい靭性から成っているこれらの主要部分。


断続的な構造:高精度の平行三つ組みカム索引構造を使用して、カム カーブは、大きい横角度設計されている、スペシャル取ります安定した動かすグリッパーをです。


空気のクラッチ・ブレーキ:よい空気圧の、低雑音調節によって送信のトルクを制御しま性能にブレーキをかけます。機械を離れて自動場合の事故の出来事を避ける機械積み過ぎの保護。

4つの屑のクリーニングの部品:

中心線の登録制と一致させて下さい、型は変わり易く非常に正確。

二重行為の動きの構造、男性または女性型は別のプロダクトのために利用できます。

端のグリッパーのペーパー無駄システムは4つの端の不用な除去を実現します。

5. ペーパー収集の部分:ペーパーを自動的にそして量的に集めます。

背部一直線に並ぶペーパー、自動ペーパー供給の看護兵を保障する側面の一直線に並ぶペーパーはペーパー収集機械の構造簡単で、速い操作です。電気、手動操作の3倍によって速く調節される背部一直線に並ぶペーパーは操作簡単、便利です。オペレータは機械の前の背部一直線に並ぶペーパーを監視できます。背部一直線に並ぶペーパーは二重検出スイッチによって順序でペーパーを監察するために装備します。それはまた時機械ランニング サンプルを取ることができます。それはペーパーときの収集の範囲を順序オペレータに思い出させるために取り替えますペーパー収集のプラットホームを自動的に驚かします。


量的なペーパー:ペーパーが設定値に達するときそれを自動的にを離れて10から9999まで任意価値置くことができます。


6. 電気制御の部品:モーター、PLCおよび人間-機械インタフェースの電子制御システム、いろいろな種類の安全防御装置。
モーター:輸入された富士インバーターstepless速度制御モーターによって、低雑音主要なモーター セービング エネルギーを作ります。ペーパー供給および収集の減力剤モーターは輸入された台湾を高い安全性能、長い耐用年数および低速の連続した騒音の電磁石のブレーキがかかる減速モーター、選びます。


PLCおよび人間機械インターフェイス:デジタル表示装置は頻度コンバーターによって機械働く速度および状態、主要なモーター、stepless速度制御しますランニングをより安定したように制御されます。人間-機械インタフェースの表示システムはいろいろな種類の労働条件、故障箇所発見の時機を得た、提案された解決策を表示できます。


電気制御システム:ペーパーのペーパー送信へのからの自動制御そして実時間検出のマイクロコンピューター制御プロセス、供給、ペーパー収集型抜きします。


いろいろな種類の安全防御装置:問題が起こった場合の人間の安全を保障する自動的に機械を離れた角警報、および。


7. 潤滑システム:強制潤滑システムおよびタイミングの潤滑システム。
強制潤滑システム:油圧および流動度の調節は動くとき便利で、ことをメイン ドライブの石油供給普通確かめ、そして機械を離れて。


タイミングの潤滑システム:ホストのプログラマブル コントローラと接続されて、注油機能制御を自動的にします。オイルのブラシによって油を差される送信のチェーンにまた機械クリーニング、calを保つオイルの盾が油をさします量的に注油にあり、時間を計って、マニュアルの供給の欠乏のために機械損傷を避けて下さい。タイミングの注油システムはだけでなく、機械騒音を減らしますが、また着実に動く機械を保障します。
