除去の高速の自動ボール紙の型抜きの折り目が付く機械

除去を用いる高速自動ボール紙の型抜きの折り目が付く機械

I. Machine Introduction:

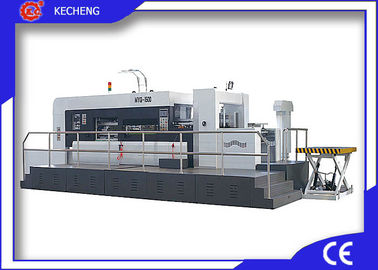

KC-MYの自動型抜きし、折り目が付く機械はインク カートンの高級な絵の具箱、プラグおよび異なった形を作るための主要な装置です。

機械はAnchuanのサーボ・システム、googol 4の斧の動きのコントローラー、非圧力供給システム、高力グリッパーの歯の列、全振動前部ガイド、自動押すガイド、高精度間隔の構造、空気の錠版を採用します。空気の収集クラッチ、集まっているまた順序で積み過ぎの保護装置、自動ペーパー収集はは、私達の機械を持っています、ペーパー正しく置く、短いペーパー供給の間隔を非グリッパーの型抜きをすることができます作ります。

計算機制御は自動的に動く全機械人間-機械インタフェースの方法を対処する表示作動状態および悩みを作ります。主要部分、制御システムおよび締める物は機械の安全そして信頼性を保障するために輸入され、注意深く組み立てられます。機械働きおよび労働者の安全を保障する多くのセンサーおよび防御装置と。

III.技術的な変数:

II.部品および特徴:

1. 先端の供給システム

高速および精密先端の送り装置、傷は供給の間に避けることができます。空気草案の容積は別のボール紙の要求に合わせることができるインバーター制御によって調節されました。風の吸引区域はボール紙のサイズに従って特にします包まれたボール紙の供給を滑らかに調節することができます。

2. 部分の位置:前部ガイド、側面ガイド。

前部ガイド:全面的な振動前部振動側面ガイドにペーパー端、ペーパーを点検し、ペーパー無駄にを避けるために4組の精密繊維スイッチ（台湾Rikoのブランド）との精密を、置く最高の小さい影響があります。

側面ガイド:側面ガイド異なったプロダクトに、容易な部品を基づいて取り替え、すぐに調節する必要性を選ぶことができません。

• 型抜きの部分:グリッパー、型抜きシート フレーム、型抜きの鋼板、伝達構造、ホストの最下のプラットホーム、移動プラットホームおよび上部のプラットホーム、断続的な構造、空気のクラッチ・ブレーキ。

型抜き圧力は別に調整するグリッパー端に向かうことができます全面的にでき、また調整します手動減力剤は便利な、省力化です。

グリッパー:grippesは堅いアルミ合金の精密鋳造の高力から、よい剛性率、軽い材料と、小さい慣性、高力成っていましたり、高速ランニングの転写紙正確そして滑らかにできます。カム、低雑音、高精度および最後の耐久財のグリッパー端の独特なグリッパーの前部ガイド、型抜きの二重位置および運転曲線はたった6つのmmです。

型抜きシート フレーム:型抜きシート フレームの二重補強は空気の締まり、転がり軸受けガイド・レール、高い安全、容易な操作を採用します。堅いアルミ合金の浮遊版、ハンガーの版が付いている型抜きシート フレームは、丁度置き、強い版を作り再使用である場合もありましたり効果的に型抜きの版の脱および分離を防ぐことができます。

型抜きの鋼板:特別な熱処理、よい平坦、高い硬度、長い耐用年数によって処理される70CR鋼板。個人化されたエア クッションの煙の版システムはそして押す鋼板容易および労働セービングを作ります。

伝達構造:新しい伝達設計は型抜きする高速精密を作ります。メイン ドライブはみみずギヤおよび専門にされた設計されていたクランク軸の連接棒の構造を、軸受け薮の関係減らします動きスペースを、みみずギヤの影響を与えることを避けるために採用し、みみず、最高型抜き圧力に、高圧の機能があります。移動プラットホームの4つのコーナーは減圧の緩衝ばねが装備され、身に着けている機械を作ります安定した動かす機械を減らします。

最下のプラットホーム、移動プラットホームおよび上部のプラットホームを催して下さい:高力に延性がある鉄の樹脂の砂型で作ること、高い引張強さおよびよい靭性から成っているこれらの主要部分。

断続的な構造:高精度の平行三つ組みカム索引構造を使用して、カム カーブは、大きい横角度設計されている、スペシャル取ります安定した動かすグリッパーをです。

空気のクラッチ・ブレーキ:よい空気圧の、低雑音調節によって送信のトルクを制御しま性能にブレーキをかけます。機械を離れて自動場合の事故の出来事を避ける機械積み過ぎの保護。

4. ペーパー収集の部分:ペーパーを自動的にそして量的に集めます。

背部一直線に並ぶペーパー、自動ペーパー供給の看護兵を保障する側面の一直線に並ぶペーパーはペーパー収集機械の構造簡単で、速い操作です。電気、手動操作の3倍によって速く調節される背部一直線に並ぶペーパーは操作簡単、便利です。オペレータは機械の前の背部一直線に並ぶペーパーを監視できます。背部一直線に並ぶペーパーは二重検出スイッチによって順序でペーパーを監察するために装備します。それはまた時機械ランニング サンプルを取ることができます。それはペーパーときの収集の範囲を順序オペレータに思い出させるために取り替えますペーパー収集のプラットホームを自動的に驚かします。

量的なペーパー:ペーパーが設定値に達するときそれを自動的にを離れて10から9999まで任意価値置くことができます。

5. 電気制御の部品:モーター、PLCおよび人間-機械インタフェースの電子制御システム、いろいろな種類の安全防御装置。

モーター:輸入された富士インバーターstepless速度制御モーターによって、低雑音主要なモーター セービング エネルギーを作ります。ペーパー供給および収集の減力剤モーターは輸入された台湾を高い安全性能、長い耐用年数および低速の連続した騒音の電磁石のブレーキがかかる減速モーター、選びます。

PLCおよび人間機械インターフェイス:デジタル表示装置は頻度コンバーターによって機械働く速度および状態、主要なモーター、stepless速度制御しますランニングをより安定したように制御されます。人間-機械インタフェースの表示システムはいろいろな種類の労働条件、故障箇所発見の時機を得た、提案された解決策を表示できます。

電気制御システム:ペーパーのペーパー送信へのからの自動制御そして実時間検出のマイクロコンピューター制御プロセス、供給、ペーパー収集型抜きします。

いろいろな種類の安全防御装置:問題が起こった場合の人間の安全を保障する自動的に機械を離れた角警報、および。

6. 潤滑システム:強制潤滑システムおよびタイミングの潤滑システム。

強制潤滑システム:油圧および流動度の調節は動くとき便利で、ことをメイン ドライブの石油供給普通確かめ、そして機械を離れて。

タイミングの潤滑システム:ホストのプログラマブル コントローラと接続されて、注油機能制御を自動的にします。オイルのブラシによって油を差される送信のチェーンにまた機械クリーニング、calを保つオイルの盾が油をさします量的に注油にあり、時間を計って、マニュアルの供給の欠乏のために機械損傷を避けて下さい。タイミングの注油システムはだけでなく、機械騒音を減らしますが、また着実に動く機械を保障します。
