インクFlexo 250pcs/最低の上の印刷プリンターにインラインに水をまいて下さいGluer

印刷水インクFlexoプリンターSlotter上のインラインにGluerの自動高速

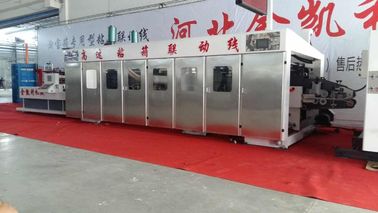

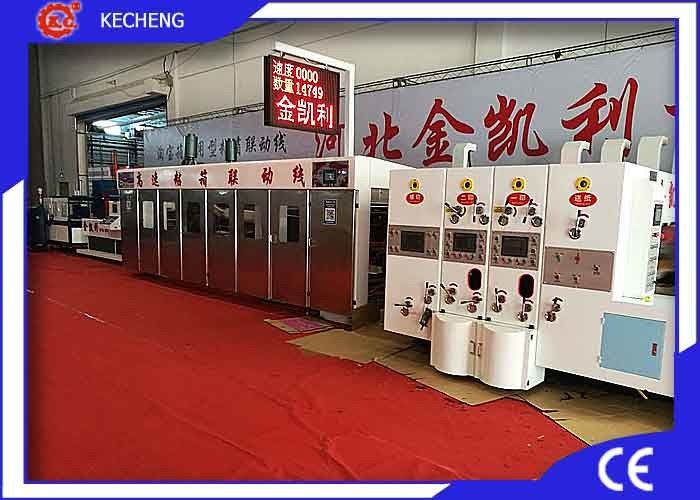

KC-PGは自動プリンター、自動ホールダーのgluerおよび自動bundlerから成っています。それは移動か真空の移動を転がすために移動車、ロールを特色にします。インクおよび省エネ機能、タッチ画面およびPLCの組み立て。自動潤滑システムは同じレベルですべての単位の潤滑油を保ちます。
マニュアルかPLCおよびタッチ画面、速い保存開始の順序のfuncitonの設計によって調節される間隔。
段ボールのために適した。


Technologic変数

モデル	KC-PG920	KC-PG1224
最高の働く速度	250pcs/min	200pcs/min
最高の供給のサイズ	900*2100mm	1200*2500mm
最高の省略の供給のサイズ	1100*2100mm	1400*2500mm
最低の供給のサイズ	300*650mm	350*720mm
最高の印刷のサイズ	880*2000mm	1150*2400mm
ボール紙の厚さ	2-11mm	2-11mm
記録	+/-0.5mm	+/-0.5mm
精密な細長い穴がつくこと	+/-1.5mm	+/-1.5mm
精密な型抜き	+/-1.5mm	+/-1.5mm
最高の細長い穴がつく深さ	210mm	285mm
間隔に細長い穴をつけること	260*75*260*75mm	270*85*270*85mm
Gluerの速度	プリンターとのSychronized	プリンターとのSychronized
速度を束ねること	15-20bundles/min	15-20bundles/min



1つの供給の単位

1の機械クラッチ

1）電気機械制御のクラッチの鐘、移動最後の警鐘リング、オペレーション人員の安全を保障します。

2）機械への誤用そして損傷を避ける安全なクラッチが付いているドライブ シャフト（機械は固定、ホスト操作を始めることができませんではないです）。

3）空気の連結装置。

4) ホストの起動上りの防御装置。

2の吸着リーディング エッジの送り装置システム

1）先端の送り装置の施設はボール紙のペーパーの過程において現象を詰らせることを非常に減ることができます。

2）吸引ファンの補助送り装置は板のサイズに従って、より正確ペーパーを送るためにように滑らかに与える巻上げのボール紙を風の容積調節することができます。、ボール紙の真空の吸着の最高の保証確かめます。

3）前部バッフルおよび背部バッフルはマニュアルを調節しますギャップ、上昇右のバッフルが電気を調節するギャップを採用する送り装置を採用します。

4）送り装置の車輪はポリウレタン材料のなされた、大きい摩擦および長い生命を採用します。

5）3layersの5layersおよび7layers段ボールのために適したそれはEフルート ボール紙を含んでいます。

6）ボール紙のカウンターを供給し、生産の量をセットアップし、そして表示して下さい。

3の塵抽出の単位

1）塵取り外しのメカニズムと装備されていて（塵のブラシを取除いて下さい）、効果的にボール紙の表面の不純物を、改善します印刷の質を取除いて下さい。

4のフィード ロール

1）継ぎ目が無い鋼管、小包の摩耗抵抗のゴム、訂正およびバランス

2）低いフィード ローラーのクロムめっき。

3）送り装置のペーパー ロール ギャップのダイヤルの手動調節、調整範囲0-11mm。

5の操作制御スイッチ（PLCの計算機制御）

1) コントロール パネルは10インチのタッチ画面が、ペーパー供給を装備され、印刷し制御、できま、作動すること容易な型抜き細長い穴がつきます。

6の自動ゼロの帰り装置

1）ペーパー供給、印刷、ゼロへの電気自動リターンの一部分を切る細長い穴がつくこと。

2) 一般に、ゼロ装置、試みへの自動紙箱の使用は正しい位置に2を印刷する減らします無駄を合わせることができます。

2印刷機構

1のローラー スキーズ

1）の鋼板材料、懸命にクロムめっきにする表面、粉砕。

2）のバランスの訂正、円滑な運用。

3）の固定ラチェット ホイール シャフト。

4）の9mmの掛かる版のために適した完全なフォーマットの版の溝。

5）、ローディングおよび印刷版を荷を下すこと、ペダル スイッチ電気制御の陽性および陰性。

6）のローラー スキーズの整理のダイヤルの手動調節は、0-11mmの範囲を調節します。

2、プレッシャー ローラーを印刷します

1）の懸命にクロムめっきにする鋼管の表面、粉砕。

2）のバランスの訂正、円滑な運用。

3）、プレッシャー ローラーのギャップのダイヤルの手動調節を、調整範囲0-12mm印刷します。

4）の送り装置のローラーのギャップのダイヤルの手動調節、調整範囲は0-12mmです。

3の金属のaniloxのローラー

高度の電気めっきの堅いクロムの技術を使用して1）、鋼管の表面、堅く、滑らか耐久力のある。

2）の点のユニフォーム、インクのユニフォーム。

3）は、版およびゴム ローラーの耐用年数を延長します。

4）のaniloxのローラーのギャップのダイヤル マニュアルの調節。

4のゴム製ローラー。

1）は耐久力のあるゴムと、鋼管の表面塗りました。

2）の高く特別な粉砕のゴム製ローラー、インク効果はよいです。

5の送り装置のペーパーup-downのローラー

ローラーの上の1）、:2ペーパー供給の車輪が付いている継ぎ目が無い鋼管。

2）のローラー:直径は155のmmの継ぎ目が無い粉砕鋼管、懸命にクロムめっきにする表面、粉砕です。

3）の送り装置のローラーのギャップのダイヤルの手動調節、調整範囲は0-12mmです。

6の段階の調節のメカニズム

1）プラネタリ・ギアの構造。

2）水平姿勢は、手動で10mmの合計の間隔を調節します。

3）印刷版のローラーは段階、ゼロへのリターンを調節するために頻度コンバーターを採用し、版の速度を調節するために、高精度の版を調節して下さい。

7のインク循環

インク安定性のための1）、空気のダイヤフラム ポンプ、簡単な維持管理。

2）のインク フィルター、フィルター不純物。

8、段階の固定装置を印刷します

1）の空気ブレーキ メカニズム。

2）は回るために、段階が分かれているか、または調節されるとき、ブレーキ メカニズム制限されオリジナル ギヤ位置の固定小数点は維持されます。


3細長い穴がつく単位



1、惑星の車輪段階の調節、肯定的および陰性電気操作の調節360度の。

2の計算機制御によるカートンの長さの幅の高さ調節。

3の自動ゼロへの前部ナイフの位置、軸変位の前に座席の連結の後でゼロ。

独自に背部ナイフの円周の動きが、カートンの高さを調節するために、高い電気調節を囲む時、4。

5つの連結版はマシニング センターによって作られます

6つに、連結版の滑走100mmの線形スライドの方法の直径、より少ない抵抗、精密な動きがあります。

7つ、上部および下のねじ棒の同期伝送は螺線形ギヤを採用し、ギャップを除去し、正確に運転できる伝達は信頼でき、取付けられていて便利です。

細長い穴がつく部分の上部および下のカッターの車輪セット間の8つ、ギャップは角のカッターのグループの切断の状態によって調節することができます。

9つの3つのシャフトのタイプ構造、ライン圧力前もって積む、行は2効果の押を保障します。

10の伸縮性がある角度のナイフは、5つの層3つの層調節する必要はありません。

11の空気のディスク ブレーキ装置。

12は、カッター ヘッドの摩耗の補償の設計送り出され、銅のブロックの生命は延長されます。

13のナイフを変えるために便利な全ポイント移動。

再積載14のシャフトを、良質の鋼鉄押す再積載はは、剛性率を保障します。ひくロール ボディ クロムは耐用年数を延長します

15は、折り目が付く車輪取り替え可能なめっきされる構造およびクロムを採用します

16の電気調節、タッチ画面の表示価値のための折り目が付くライン圧力調整器。

17、良質の鉄鋼生産車軸の剛性率を保障する車輪の下で折り目が付くことに、細長い穴をつけます。ひくローラー ボディ クロムは耐用年数を延長します。

18の使用主自由な関係。

細長かったカッター肯定的で、否定的な操作を制御する19、ボタンはおよび自動的に段階、停止を維持、走行状態を細長い穴がつく段階の調節の下で達成することができます

20はPLCの操作のパネル設置済みタッチ画面、自動的にレイアウトを調節する入れられた箱スロット サイズによって、細長い穴をつけられて各カッターの縦方向の動きの位置および箱次元に折り目を付けて制御されます。

21の銅の刃物。



5冊のホールダーのgluer

1つの風圧力はボール紙の落下、前部軽打のボール紙のトリムを、水平に許可しましたカートンを助けました。

2つのスタッカーは妨害の電気調節されて、カートンに集中を積み重ねさせます。

電気変位のために妨げる3、前部および背部。

4つは、10から40まであらゆる折り畳み式ボール箱数自動的に置くことができます。

5のボール紙の持ち上がるローラー装置、底のフォローアップのボール紙の挿入物、

容易の積み重ねのペーパー。

6つの圧力ペーパー電気は高さを調節します。
