名前: | インラインにフレキソプリンター ホールダーグルー | 応用分野: | 波形のカートン箱の作成 |
---|---|---|---|
働く速度: | 180-250pcs/min | ボール紙の厚さ: | 1-12mm |
歯車: | 20CrMnTi | 軸受: | NSK/NTN/HRB |
ハイライト: | フレキソ のホールダーの グルー 機械,フレキソの印刷および型抜き機械 |

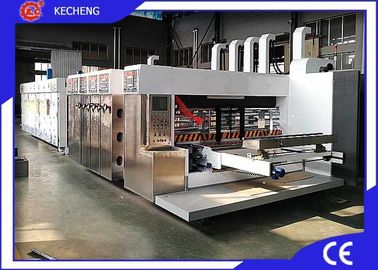

上の印刷のインラインに高速自動波形のカートン箱のフレキソプリンター ホールダーグルー
KC-PGは自動プリンター、自動ホールダーのグルーおよび自動バンドラーから成っています。それは移動か真空の移動を転がすために移動車、ロールを特色にします。インクおよび省エネ機能、タッチ画面およびPLCの組み立て。自動潤滑システムは同じレベルですべての単位の潤滑油を保ちます。
マニュアルかPLCおよびタッチ画面、速い保存開始の順序のfuncitonの設計によって調節される間隔。
段ボールのために適した。
Technologic変数
モデル | KC-PG920 | KC-PG1224 | KC-PG1228 | KC-PG1628 |
最高の働く速度 | 250pcs/min | 200pcs/min | 200pcs/min | 180pcs/min |
最高の供給のサイズ | 900*2100mm | 1200*2500mm | 1200*2900mm | 1600*2900mm |
最高の省略の供給のサイズ | 1100*2100mm | 1400*2500mm | 1400*2900mm | 1800*2900mm |
最低の供給のサイズ | 300*650mm | 350*720mm | 350*720mm | 420*750mm |
最高の印刷のサイズ | 880*2000mm | 1150*2400mm | 1150*2800mm | 1550*2800mm |
ボール紙の厚さ | 2-11mm | 2-11mm | 2-11mm | 2-11mm |
記録 | +/-0.5mm | +/-0.5mm | +/-0.5mm | +/-0.5mm |
精密な細長い穴がつくこと | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm |
精密な型抜き | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm |
最高の細長い穴がつく深さ | 210mm | 285mm | 285mm | 385mm |
間隔に細長い穴をつけること | 260*75*260*75mm | 270*85*270*85mm | 270*85*270*85mm | 285*100*285*100mm |
グルーの速度 | プリンターとのSychronized | プリンターとのSychronized | プリンターとのSychronized | プリンターとのSychronized |
速度を束ねること | 15-20bundles/min | 15-20bundles/min | 15-20bundles/min | 15-20bundles/min |
1つの供給の単位
1)連続的なまたはスキップの供給は利用できます
2)ローラー(opitonのために与えるか、またはサーボ与えるMechnical)が付いている先端の送り装置
3)真空の気流および圧力はボール紙の一致させた別のサイズに合わせることができます
4) 2列の真空シートの洗剤はのボール紙の印刷のsurafaceからブラシを取除きます塵を除塵します。
2印刷機構
1)選択のためのシートの移動か真空の移動を転がすロール
2)登録します+/-0.5mm
3)ドクター・ブレード(ダブルまたはシングルのドクター・ブレード)または選択のためのゴム製ローラー インク配分
4)二重ダイヤフラム ポンプ供給インク(ドクター・ブレードの構造)
1)単一のdiaphragmpumpの供給インク(ゴム製ローラーの構造)
2)印刷版をきれいにした後Automticの復帰
3)採用される速移動供給の車輪
3細長い穴がつく単位(単一シャフト)
1) 2本の細長い穴がつくナイフが付いている単一シャフト、避けるために内部ギヤinstructureによって調節されるカートンの高さはボール紙で汚れるオイルに油を差します
2)ホールダーに細長い穴をつけることはより適用範囲が広いおよびpeciseの動きのための鉛ねじによって運転される線形ガイドに沿って動くことができます。
3)はばねが付いているタブの刃物をつけましたり、便利な調節なしで5つの層および7つの層ボール紙を、非常に切りました。
4)前creaserおよびcreaser割れるスコアを最小にし、よりよい折る正確さを促進して下さい
5)は選択のための把握puchingダイスを渡します。
4細長い穴がつく単位(選択のための2つのシャフト)
1)必要性はナイフを時スロットより大きい調整範囲と、与えるcardboaradまたはスキップの大きいサイズは頻繁に分解しません
2)ホールダーに細長い穴をつけることはより適用範囲が広いおよびpeciseの動きのための鉛ねじによって運転される線形ガイドに沿って動くことができます。
3)はばねが付いているタブの刃物をつけましたり、便利な調節なしで5つの層および7つの層ボール紙を、非常に切りました。
4)前creaserおよびcreaser割れるスコアを最小にし、よりよい折る正確さを促進して下さい
5)は選択のための把握puchingダイスを渡します。
5折り、のり付け部
部分をつけること
1) 光学目によって自動跡が付いているスプレー システムをつけて下さい
2) 接着剤、維持すること容易な接着剤の漏出を救わないで下さい。
折る部分
1) 甲革によって運ばれるボール紙はベルトが付き、
2) 甲革間の間隔は調節することができますベルトが付き、
3) ボール紙の供給セクションの出版物の車輪はばね、出版物の車輪間のギャップまでに運転し、折込み図版は地位制限によって調節することができます。
4) 背部セクションは真空の吸引によって、底折るベルトの速度真空の吸引ベルトより高いです切の口を避けるために運びます。
5) 正確に折られるカートンを作る両側に改正の車輪があります
6) 電気制御によって調節される折込み図版横の移動
カウントおよび出力単位
1) 光電スイッチは正確に数えます
2) 精密なカウントおよび出力を実現するために採用される2台のservos
3) 包むカートンを防ぐ強い空気圧は出力されたとき、空気出口調節されてできます
4) 背部バッフルは電気制御によって調節することができます
5) 上部ベルトの高さは電気制御によって調節することができます
6) 出力セクションは右/左の方向で動かすことができます。
6束ねる単位
1) グルーと接続されて、カートンを滑らかに集め、運んで下さい
2) 折り返し間隔はカートンのサイズによって調節することができます
3) PPはautomaitcally束ねをひもでつなぎます
4)光電検出の紐で縛る位置
