商品の詳細:
お支払配送条件:
|
名前: | Slotterプリンターはダイ カッタ | 適用: | 型抜きに細長い穴をつける波形のカートンの印刷 |
---|---|---|---|
印刷タイプ: | 上の印刷 | ボール紙のthickkness: | 1-12mm |
速度: | 150pcs/min | ギヤ: | 20 CrMnTi |
ハイライト: | フレキソ のホールダーの グルー 機械,フレキソの印刷および型抜き機械 |

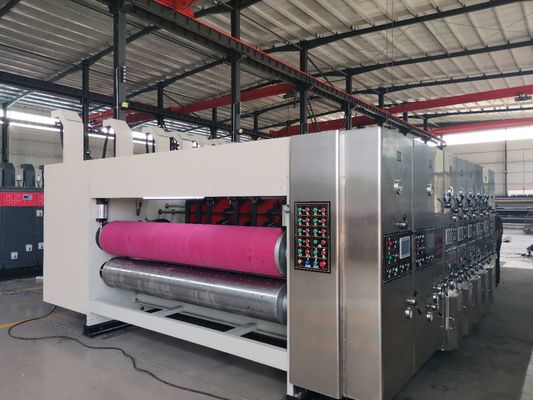

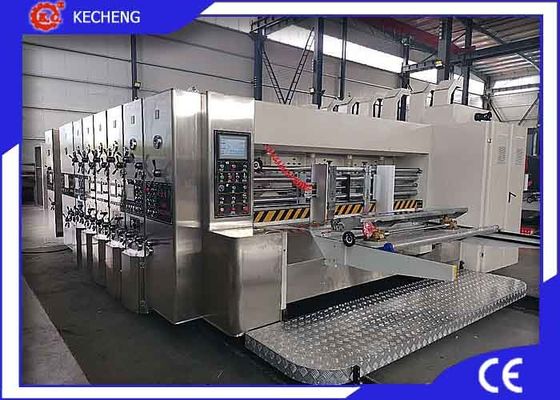

Slotter 5色のFlexo上の印刷のプリンターは経済モデルダイ カッタのスタッカーの
Slotter 5色のFlexo上の印刷のプリンターは経済モデルダイ カッタのスタッカーの1)ローラーの移動。2)先端の送り装置3)マニュアルまたはPLC 4)ギヤquenceddによって調節され、grindedローラーのギャップ。
Technologic変数
モデル | KC-H618 | KC-H 920 | KC-H1224 | KC-H1628 | KC-H1632 |
最高の供給のサイズ | 600*1900mm | 900*2100mm | 1200*2500mm | 1600*2900mm | 1600*3300mm |
最低の供給のサイズ | 220*600mm | 300*650mm | 400*720mm | 450*750mm | 450*750mm |
最高の印刷のサイズ | 550*1800mm | 880*1000mm | 1150*2400mm | 1550*2800mm | 1550*3200mm |
スキップの供給のサイズ | 800*1900mm | 1100*2100mm | 1400*2500mm | 1800*2900mm | 1800*3300mm |
最高速度 | 350pcs/min | 300pcs/min | 250pcs/min | 180pcs/min | 180pcs/min |
登録 | +/-0.5mm | +/-0.5mm | +/-0.5mm | +/-0.5mm | +/-0.5mm |
最低の細長い穴がつくギャップ | 240*60*240*60mm | 250*70*250*70m | 270*80*260*80mm | 280*100*280*100mm | 280*100*280*100mm |
精密な細長い穴がつくこと | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm |
精密な型抜き | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm | +/-1.5mm |
特徴
すべてのギヤは20 CrMnTiから、経る癒やされて成り、精密よい印刷および長い生命サービスのためにgrinded
すべてのローラーは精密な処置を経、堅いchormeとそしてするバランスの改正をgrinded、そしてめっきされ、
軸受けにHRB、NTN、選択のためのNSKがある

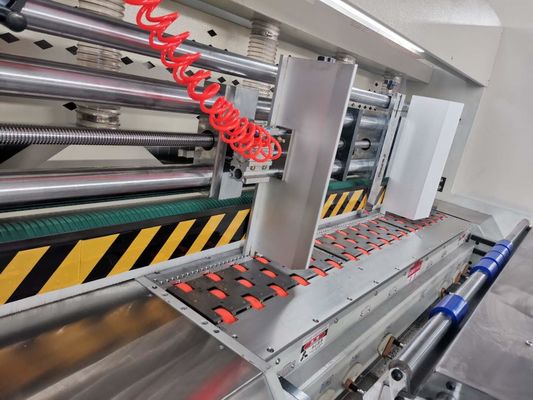

送り装置の単位
機械およびプラットホームの分かれ、結合する※は労働者の安全を保障する動くことの間に連続的に鳴る警報と電気制御を加えた経る
※は別のボール紙に従ってボール紙の供給を滑らかに作るために真空の吸引を採用する先端の供給システムを空気草案の容積調節することができる包む。
※の側面は手動制御によって動きを調節される迷わせ、背部バッフルの動きは作動すること容易な電気制御によって調節される。
※の上部のフィード ローラー:よい体調で与えられるペーパーを確かめるために耐久力のあるゴムで覆われる継ぎ目が無い鋼管。
フィード ローラーの下の※:継ぎ目が無い鋼管はクロムおよびgrinded表面とめっきされる。

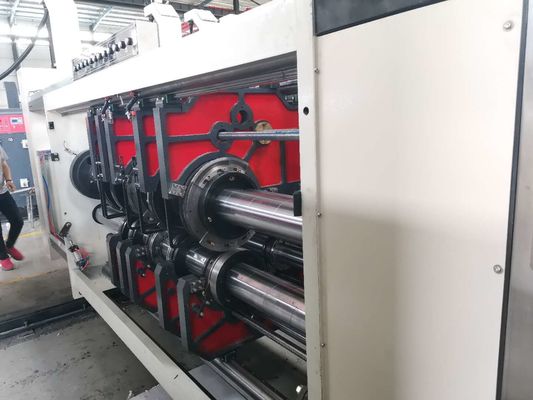

プリンター単位
※の ローラー スキーズ:
1)ローラー スキーズは堅いクロムおよびgrinded表面と継ぎ目が無い鋼管めっきされるである;
2)改正の処置は固定して動かを保障する;
3)印刷版にフィート スイッチによって電気制御CW/CCWと荷を積み、荷を下す。
ローラーを押す※:
1)ローラーを押して、継ぎ目が無い鋼管は堅いクロムおよびgrinded表面とめっきされる;
2)改正の処置は固定して動かを保障する
3)ローラー間隔のダイヤルを押すことは0から12mmまで調整範囲の手動制御によって調節される
※の Aniloxのローラー:
1)Aniloxのローラーはaniloxを押す堅いクロムおよびgrinded表面と、継ぎ目が無い鋼管めっきされる;
2)供給システムを使用する自動空気の持ち上がるギヤ(型板の供給の間に印刷に触れるために型板の供給を停止した後印刷を残すためにAniloxのローラーは上がる下がる);
※ インク分配のゴム製 ローラー:
1)ゴム製 ローラーの継ぎ目が無い鋼管は堅いクロムおよびgrinded表面とめっきされる。
2)ゴムは優秀なインク分配の効果の中型および高い等級で特にgrinded
※の フィード ローラー:
1)堅いクロムおよびgrinded表面とめっきされるdia 136mmの2つの供給の車輪が付いている上部のフィード ローラー、継ぎ目が無い鋼管。
2) 堅いクロムおよびgrinded表面とめっきされるフィード ローラーの下。
3) 供給間隔のダイヤルは0から12mmまで調整範囲の手動制御によって調節される
※ 段階の調節:
1)惑星の構造;
2) 360°の電気数調節
3)横の動きは10mmの間隔の調節を用いる手動制御によって調節することができる
インク 水の※の循環:
1)空気のダイヤフラム ポンプ インク、作動し、維持すること容易な供給を実現した;
2)石油フィルタースクリーンは不純物を濾過できる
Slotterの単位
※の折り目が付く装置:
1)折り目が付くローラーの直径は安定した動きが付いている堅いクロムそしてgrinded表面と、めっきされる¢110mmである;
2) 安定したランニングを実現するためにバランスの改正と扱われる;
3)折り目が付くローラー間隔のダイヤルは調節可能な範囲の形態0に12mmの手動調節を動かす。
4)電気制御によって調節される折り目が付く車輪の横の動き。
ナイフの ホールダーに細長い穴をつけることの※の横の調節の構造:
1)車軸直径安定した動きが付いている堅いクロムそしてgrinded表面とめっきされる176のmm;
2)スロット幅は7mmである;
3)熱処理の後でギヤ形にgrindedナイフに細長い穴をつける合金鋼は優秀な剛性率および靭性を特色にする;
4)ナイフに細長い穴をつけ、作動すること容易な手動制御によって調節される車輪の横の動きに折り目を付ける。
段階の 調節の構造に細長い穴をつける※:
1)プラネタリ・ギアの構造;
2)段階に細長い穴をつけて360°の電気数調節を採用する(動き、停止は調節することができる)
3) 電気制御によって調節されるカートンの高さ。
型抜きの単位
★の型抜きのローラー
※の外的な直径は¢255mmはである(ダイ カッタなしで)
鋼鉄形成材料から成っているおよび堅いクロムおよびgrinded表面とめっきされる※
※はバランスの改正と連続した安定性を改善するために扱った
※ダイ カッタの固定ねじ間隔は100mmである
適したダイ カッタ※は高さによってが25.4mmである
選択のためのナイフに細長い穴をつける※
★Cushionのローラー
※の外的な直径は¢281mmである
※の鋼鉄形成材料は堅いクロムおよびgrinded表面とめっきされる。
※のバランスの改正は連続した安定性を改善する。
※はダイ カッタのローラーとの間隔の調節を渡す。
クッションの※の厚さは9mmの幅250mmに達する
40mmの横の移動間隔の※の機械移動設備
★Phaseの調節の構造
※のプラネタリ・ギアの構造。
※の型抜き段階は360°の電気数調節によって制御される(動き、停止は調節することができる)
★Interval調節
※の供給間隔は手動制御によって調節している
スタッカー
1つの最高の積み重ね高さ1600mm
選択のための2チェーン運転するか、または油圧運転
3安全装置はコレクションのキャビネットの低下を突然避けるために取付けた
4良質長い時間サービスのためのベルトを運ぶため
